Von der Punktwolke zum 3D-Druck
Objektrekonstruktion mit RGB und Tiefenkamera, Mesh-Processing und Druckvorbereitung
Ein 3D-Objekt kann nur auf einem 3D-Printer ausgegeben werden, wenn das Modell wasserdicht
ist
und keine Löcher aufweist.
Die Vorbereitung des Druckprozesse besteht in der Fehlerbereinigung, Reduzierung der Modellflächen , dem Zuschnitt des Modells,
der Skalierung und Positionierung auf der Druckfläche.
Die bereinigte STL-Datei wird als G-Code an den Drucker gesendet. Unabhängig von einer beabsichtigten Druckerausgabe
ist das Preprocessing zur Qualitätsverbesserung des Modells ein wichtiges Glied in der Verarbeitungskette.
Meshmixer von Autodesk ist ein Programm, mit dem Meshes druckbar gemacht werden.
Hierzu gehört die Vereinigung von Maschen, die Erstellung von Solids aus Reliefs bzw. Oberflächen, die
Fehlerbeseitigung im Modell sowie Funktionen zum organischen Modellieren.
Ein importiertes Modell wird zunächst auf Fehler analysiert und durch Klick auf angezeigte
Unzulänglichkeiten bereinigt. Das bereinigte Modell kann skaliert werden und wird als STL-File exportiert.

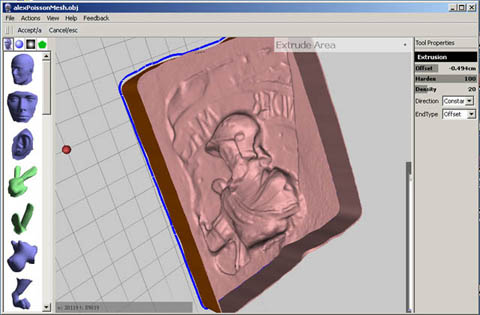

Screenshot Meshmixer Kontur-Extrusion
Netfabb Studio ist eine Software für den Zuschnitt und die Positierung der Modelle auf dem 3D-Printer für optimiertes Drucken. Hier stehen die Modellierfunktionen im Gegensatz zu Meshmixer weniger im Fokus. Schnittlinien können in den Richtungen der Koordinatechsen geführt werden, sind als Animation abspielbar und sind mit einstellbaren Abständen als SVG-Dateien zu exportieren. NetfabbStudio Basic wird als Freeware für den nicht kommerziellen Bereich bereitgestellt.Die professional Version wartet mit erweiterten Funktionen auf. Dazu gehören boolesche Operationen, das erzeugen Von Solids aus 2,5D Scans oder das Anlegen freier Schnittebenen.
Auch wenn Sie nicht mit der Pro Version arbeiten, Meshmixer und Netfabb Basic ergänzen sich zu einem wertvollen Baustein zum Finishing von gescannten Meshes. Weitere Softwareprodukte zum 3D-Preprocessing werden im Menuepunkt TOOLBOX vorgestellt.
Bildnachweis:
Links oben: Makerbot Rplicator 2 Ausschnitt
Rechts oben: Filament
Rechts mitte:Ausschnitt Mesh

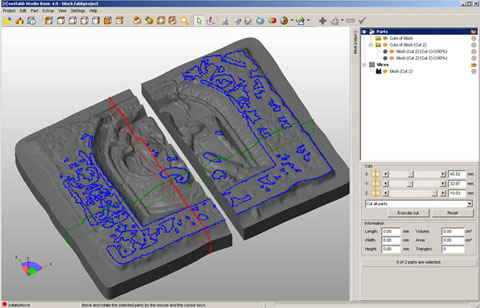

Rechts unten:Slicing Tool Netfabb
